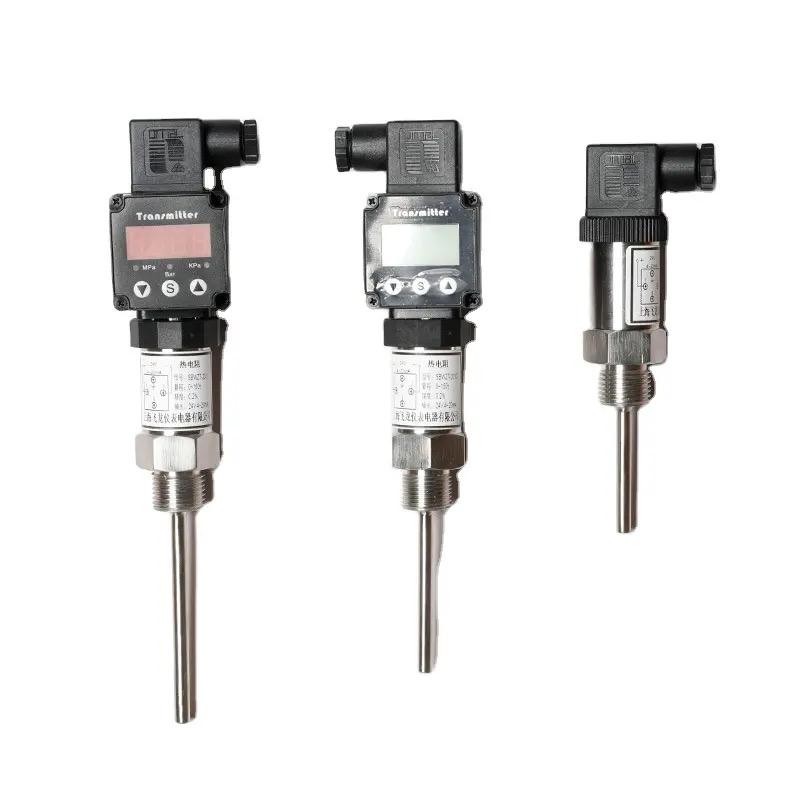

Integrert temperatursender

Det integrerte strukturelle termoelementet og termiske motstandsprodukter med funksjonen temperaturmåling og overføring kan realiseres ved å sette de to-tråds systemmodulene til en sender (SBWRog SBWZ) inn i koblingsboksen til termoelementet og termiske motstandsprodukter, for eksempel normal emballert type, eksplosjonssikker type og mantlet type, integrasjonsproduksjonen til flytende medium kan brukes direkte til å måle inngangstemperaturen til gass eller gass. termoelementet og termisk motstand med standard gradueringsmerke og genererer den lineære 4~20mA DC ved den målte temperaturen. Temperaturene måles og styres av kontakten til DC-utgangssignalet og datasystemet. Denne temperatursenderen kan brukes mye til det vitenskapelige forskningsfeltet i industrisektorene, som elektrisk kraft, metallurgi, petroleum, kjemiteknikk, luftfart, mekanikk, lett industri, tekstil, medisin, mat og nasjonalt forsvar.

Be om tilbud

Utgangssignal	4-20mA DC-signal lineært med temperatur innenfor området
Grunnleggende nøyaktighet	Termoelement temperaturtransmitter±0,5%FS; Termisk motstand temperaturtransmitter ±0,2%FS;
Overføringsmodus	to-leder system
DC strømforsyning	12-30V DC. merkespenning 24V DC
Lastimpedans	Begrense belastning av lastmotstand beregnet; RL(maks)=50(U-12) I formelen er senderen en likestrømspenning Under 24V merkespenning: RL(maks)=50(24-12)=600Ω
Normale driftsmiljøer	a. Omgivelsestemperatur: - 25 ℃ ~ 85 ℃ (spesielle krav - 40 ℃ ~ 90 ℃) b. Relativ fuktighet: 5%-95% c.Mekanisk vibrasjon: 10-150HZ. A=0,15 mm d. Ingen medium forårsaket korrosjon på senderen i omgivelsesluften.
Elektromagnetisk interferens	Når radiosenderen på 20-1000MHz og 5W 0,5 meter unna senderen fungerer, skal den variere ± 0,15%FS.
Temperaturavvik	Når omgivelsestemperaturen varierer med 1℃, varierer nullpunktet ±0,15 % FS og måleområdet endres ± 0,01 %FS

Bruk og kabling

1. Merknad til ledninger: Vær oppmerksom på at temperaturfølerelementet er godt tilkoblet og måleområdet før det forlater fabrikken. Generelt, vennligst ikke juster områdejusteringspotensiometeret, med mindre det er nødvendig.

2. For installasjon av integrerte TC og RTD, se andre bruksanvisninger for samme typer TC og RTD.

3. Integrert TC og RTD er utstyrt med en to-leder systemstrømutgang, så kun to kobberledere er nødvendig.

Eksempel på bestilling

Vennligst oppgi modell, graderingsmerke, total lengde og innsatt dybde i rekkefølge, dvs. (L×I)

Eksempel1:WRNKB-230 K 1150x1000

I.E: Integrert mantel termoelement med to ledninger, montering av fast bolt, vanntett koblingsboks, ytre diameter Φ16 mm, graderingsmerke K, total lengde 1150, innsatt dybde 1000 mm.

Eksempel 2: WZPKB-336 Pt100 L=1000

I.E: To-trådssystem integrert termisk motstand i platina, bevegelig hylseboltinstallasjon, vanntett koblingsboks, ytre diameter, graderingsmerke Pt100, total lengde 1000 mm.

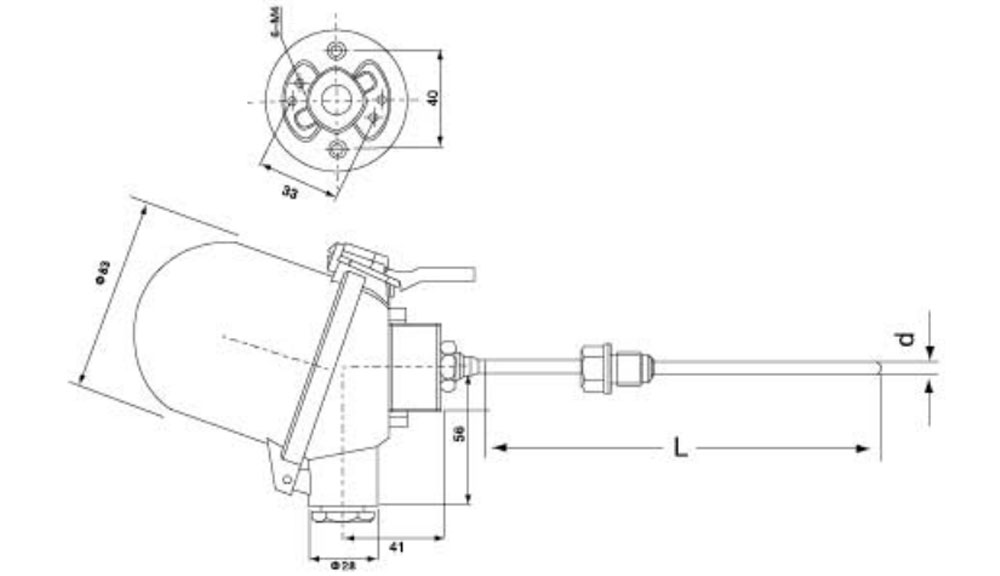

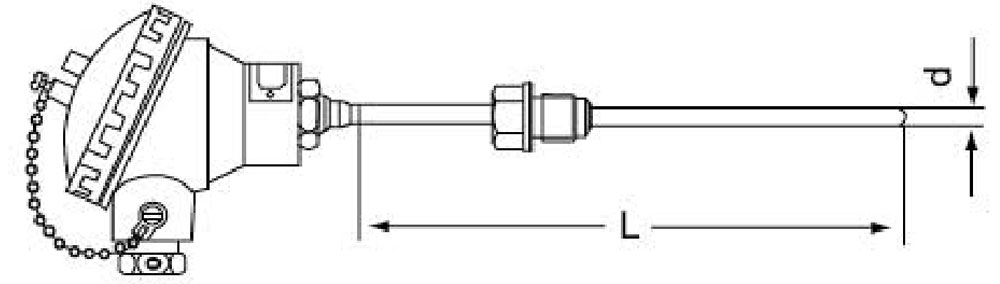

Termoelement og termisk motstand med temperaturtransmitter

Modellll	Gradueringsmerke	Måleområde (℃)	Foringsrør
Modellll	Gradueringsmerke	Måleområde (℃)	Materiale	Rør dia.	Spes.
SBWZPR-231	Pt100	-50- 400	1Cr18Ni9Ti, 316	Φ6-12	300×150 400×250 450×300 500×350
SBWRNR-231	R	0-1000	1Cr18NiSTi, GH2520, 316	Φ6-12	300×150 400×250 450×300 500×350

Modellll	Gradueringsmerke	Måleområde (℃)	Foringsrør
Modellll	Gradueringsmerke	Måleområde (℃)	Matenial	Rør dia.	Spes.
SBWZPK2-231	Pt100	-50- 400	1Cr18Ni9Ti, 316	Φ6-12	550×400 600×450 650×500 700×550 750×600 800×650 1000×850 1150×1000 1350×1200
SBWRNR2-231	R	0-1000	1Cr18Ni9Ti, GH2520, 316	Φ6-12

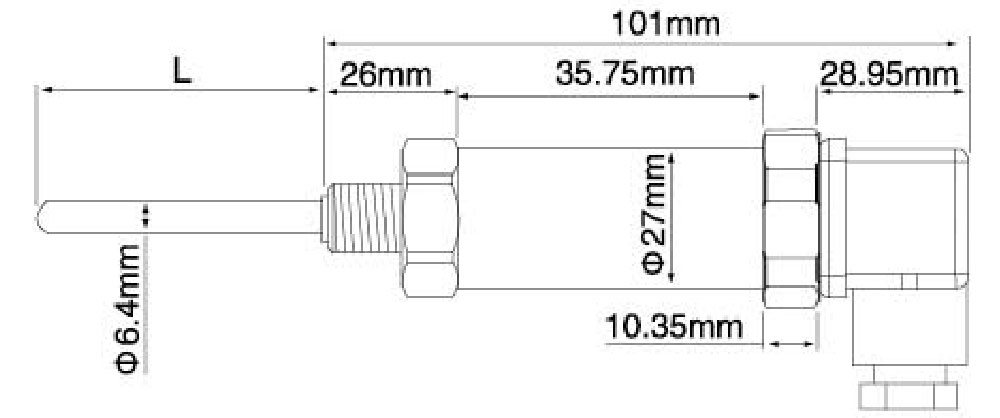

Hirschmann plug-in type liten termisk motstand og termoelement

Modellll	Gradueringsmerke	Måleområde (℃)	Foringsrør
Modellll	Gradueringsmerke	Måleområde (℃)	Matenial	Rør dia.	Spes.
SBWET-201	Pt100	-50- 400	1Cr18Ni9Ti, 316	Φ4-12	50 100 150 200 300 400 500
SBWET-200	R	0-800	1Cr18Ni9Ti, GH2520, 316	Φ4-12	50 100 150 200 300 400 500
