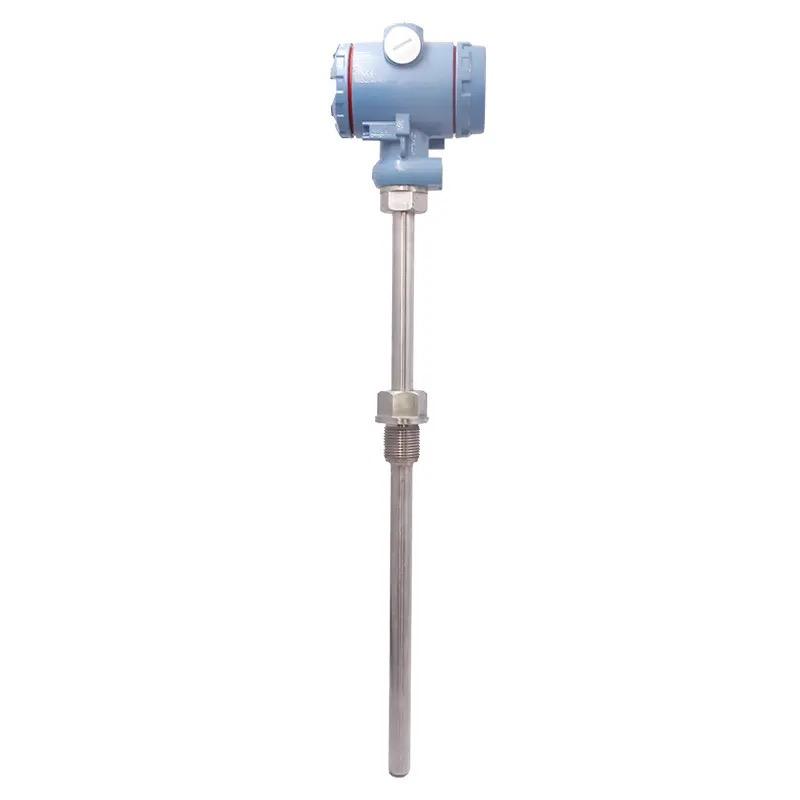

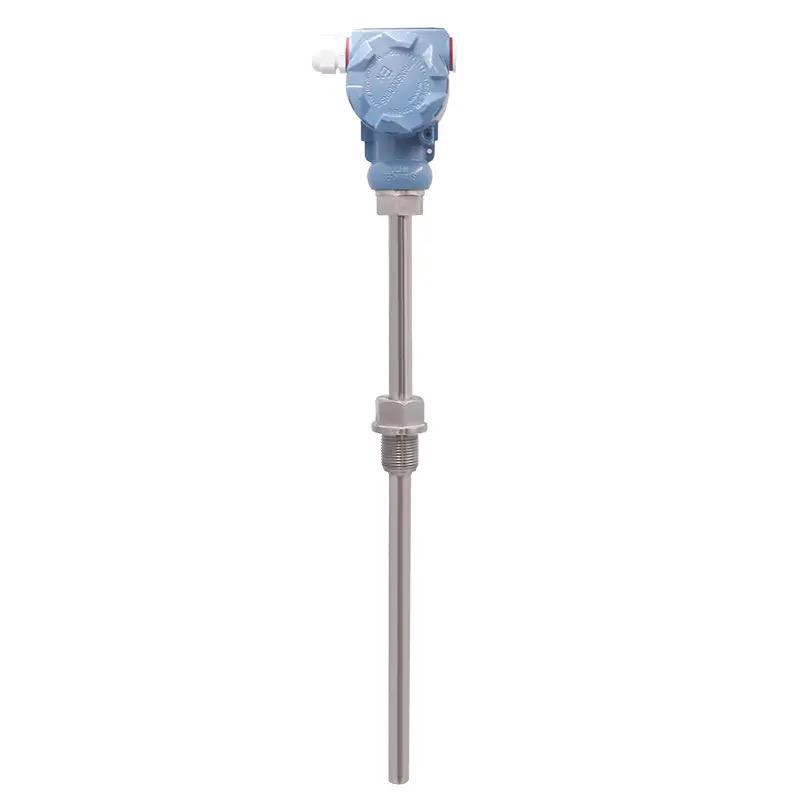

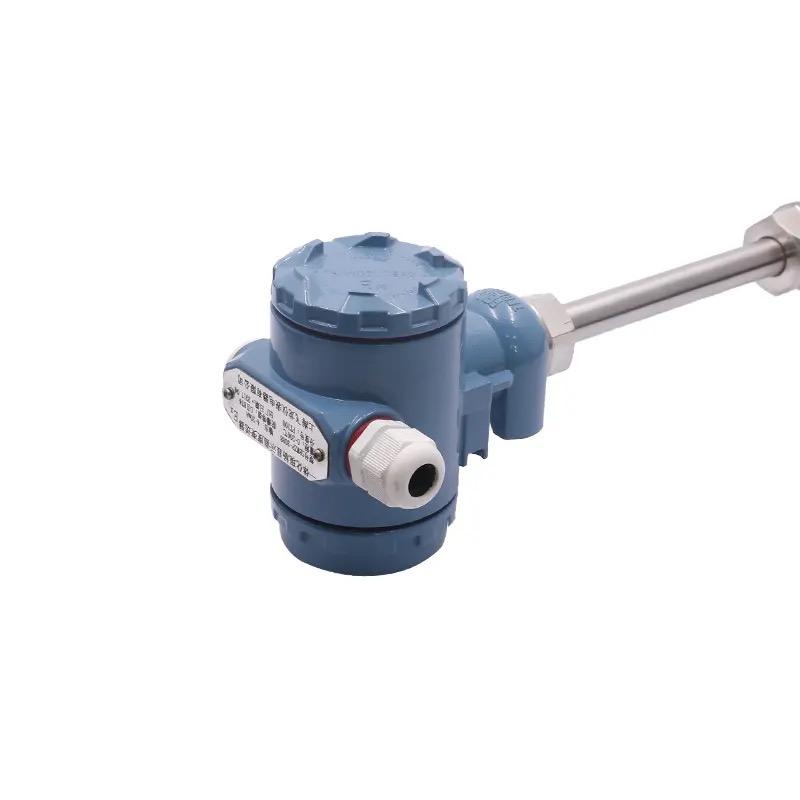

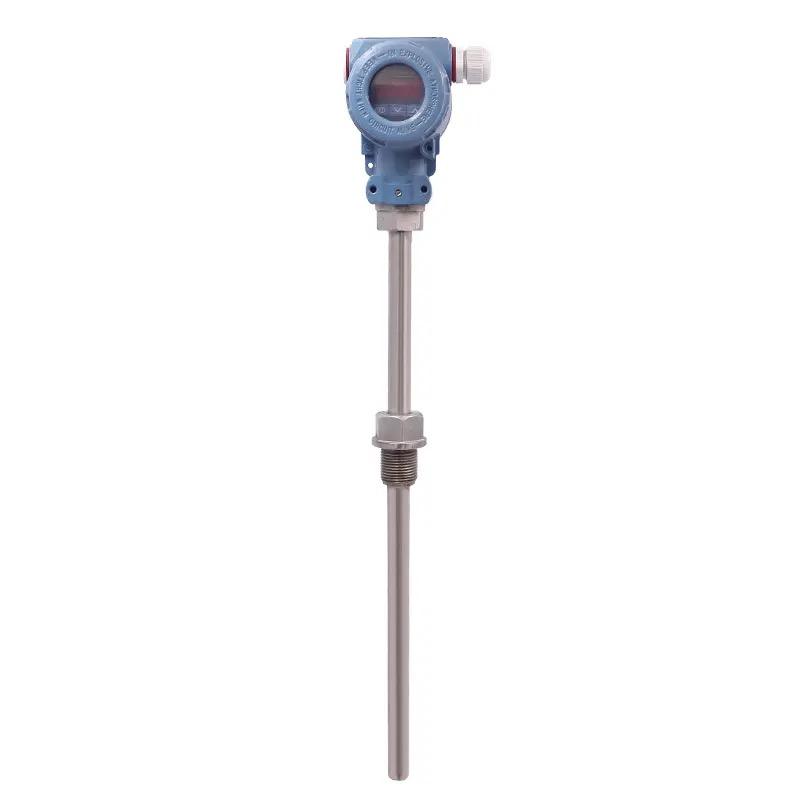

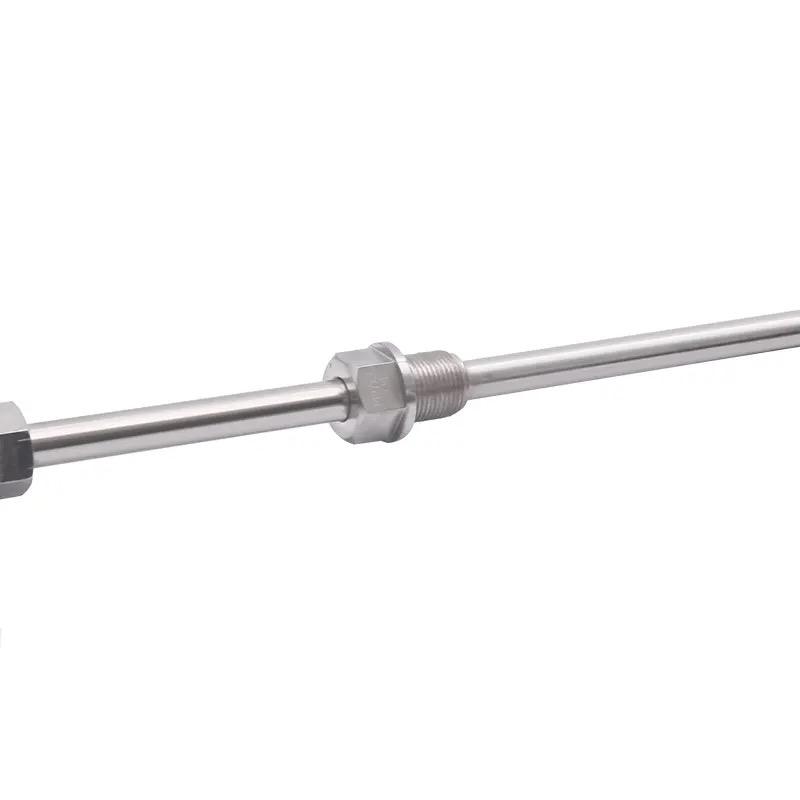

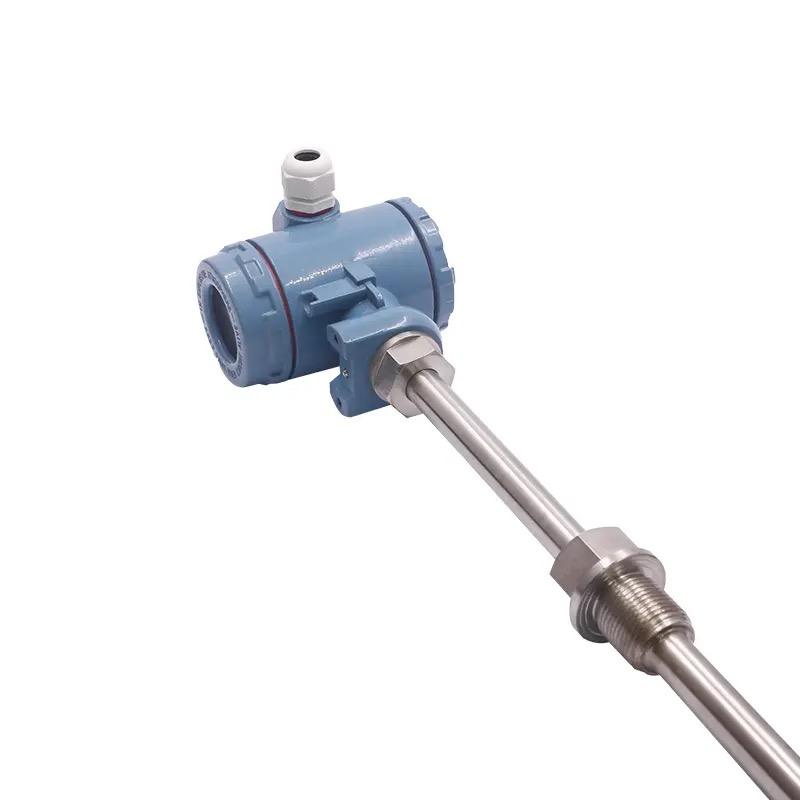

Full isolasjon integrert temperaturtransmitter

Generell integrert temperaturtransmitter brukes for signalinngangen til termisk motstand (RTD), termoelement (TC), motstand og spenning, som kan installeres i sensoren gjennom PC-konfigurasjon. (PEOFIBUS-PA og HART-protokollen er tilgjengelig). Gjeldende steder: · Den PCP integrerte temperatursenderen kan brukes til å transformere alle typer inngangssignaler til 4-20mA utgangssignaler ·Inndata Termisk motstand (RTD) Termoelement (TC) Motstand (Ω) Spenning (mV) .Gjennom PC kan konfigurasjonsverktøyet brukes online. Kjennetegn: .Generell PCP kan brukes for alle typer inngangssignaler .Elektrisk isolasjon .To-leder system og 4-20mA analog utgang .Høy nøyaktighet .Følerskade- eller kortslutningsfeilsignaler kan innstilles på forhånd i henhold til NAMUR NE 43. ·EMC skal være i samsvar med NAMUR NE 21, CE .Eksplosjonssikker sertifisering .Utgang analog .Måleområdet kan tilpasses av brukere

Be om tilbud

Drift og systemstruktur

Målesystem

En intelligent temperatursender er et to-leder system med analog utgang, inngangs 2-, 3- og 4-leder termisk motstand (RTD) signaler, termoelementsignal og spenningssignal, som kan konfigureres gjennom et konfigurasjonsverktøy,

Inngang termisk motstand (RTD)

Type	Måleområde	Min. Måleområde
Pt100 Pt500 Pt1000 I samsvar med IEC 751	-200-850 ℃ -328-1562 °F -200-250 ℃ -328-482 °F -200-250 ℃ -328-482 °F	10K (18°F) 10K (18°F) 10K (18°F)
Ni100 Ni500 Ni1000 I henhold til DIN 43760	-60-180 ℃ -76-356 °F -60-150 ℃ -76-302 °F -60-150 ℃ -76-302 °F	10K (18°F) 10K (18°F) 10K (18°F)
Kablingstype	Motstandskompensasjon av 2-, 3- eller 4-koblede to-leder systemmålekabel (0-20Ω)
Motstand til sensorkabel	Hver kabel
Sensorstrøm	≤0,6mA

Motstandssignal (Ω)

Type	Måleområde	Min. Måleområde
Motstand (Ω)	10..2000 (Ω)	100 (Ω)

Termoelement (TC)

Type	Måleområde	Min. Måleområde
B (PtRh30-PtRh6) C (W5Re-W26Re) ^[3] D (W3Re-W25Re) ^[3] E (NiCr-CuNi) J(Fe-CuNi) K (NICr-Ni) L (Fe-CuNi) ^[2] N[NiCrSi-NiSi) R(PtRh13-Pt) S(PtRh10-Pt) T(Cu-CuNi) U(Cu-CuNi) ^[2] MoRe5-MoRee41 ^[1] I samsvar med IEC 584 del 1	0–1820 ℃ 32–3308 °F 0-2320 ℃ 32-4208°F 0– 2495 ℃ 32–4523 °F -200- 915 ℃ -328-1679 °F -200- 1200 ℃ -328-2192 °F -200- 1372 ℃ -328-2501 °F -200- 900 ℃ -328-1652 °F -270- 1300 ℃ -454-2372 °F 0–1768 ℃ 32–3214°F 0-1768 ℃ 32-3214°F -200- 400 ℃ -328-752 °F -200- 600 ℃ -328-1112°F 0-2000 ℃ 32-3632°F	500k (900°F) 500k (900°F) 500k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 500k (900°F) 500k (900°F) 50k (900°F) 50k (900°F) 500k (900°F)
Kaldt kryss	Indre (Pt100) eller Ytre (0...80 ℃), 32..176°F
Nøyaktighet av kaldt kryss	±1k
Sensorstrøm	30nA

Spenningssignal (mV)

Type	Måleområde	Maksimalt måleområde
Millivolt (mV)	-10...100mV	5mV

inngangsutgang (analog)

Utgangssignal	4...20 mA.20..4 mA
Overføringsegenskaper	Temperatur, motstand og spenningslinearitet
Maksimal belastning	(V-8V)/0,025A

(1) Uten referanse

(2) I henhold til DIN 43710

(3) I samsvar med ASTM E988

Digitalt filter Grae 1	0...8s
inngangsstrøm	≤3,5mA
Nåværende begrensning	≤25mA
Tidsforsinkelsesbryter	4s (under strøm på la-3,8mA)
Responstid	1s

Feilsignal (feilovervåking)

Under måling nedre grense	Dutput ned til 3,8mA
Over mål øvre Iirmit	Utgang opptil 20,5mA
Sensorskade Sensor kortslutning	Kan stilles inn som ≤3,6mA eller ≥21,0 mA

Elektrisk tilkobling

Strømforsyning	U _b =8...35V DC Polaritetsbeskyttelse
Elektrisk isolasjon (inngang/utgang)	U=3,75kV AC
Tillatt fluktuasjonsområde	U≤5V (når Ub≥13V, f _maks =1KH ₂ t)

Nøyaktighet

Referansebetingelser

Raled temperatur 23 ℃ (73,4 ° F）±5K

Termisk motstand (RTD)

Type	Målenøyaktighet
Pt100,Ni100 Pt500,Ni500 Pt1000,Ni1000	0,2K eller 0,08 % 0,5 000 eller 0,20 % 0,3K eller 0,12 %

Motstandssignal (Ω)

Type	Målenøyaktighet	Måleområde
Motstand	±0,1Ω eller 0,08 %	10...40Ω
Motstand	±1,5Ω eller 0,12 %	10...2000Ω

Termoelement (TC)

Type	Målenøyaktighet
K, J, T, E, L, U, N, C, D S.B.R MoRe5-MoRe41	type 0,5 k eller 0,08 % type 1,0 k eller 0,08 % type 2,0 k eller 0,08 %
Allecled by intern relerence end	Pt100 DIN IEC751 C1.B

Spenningssignal (mV)

Type	Målenøyaktighet	Måleområde
Millivolt (mv)	±20μV eller 0,08 %	-10...10mV

Påvirkes av strømforsyning	≤±0,01 %/V med avvik på 24 ^[3]	Måleområde
Påvirkes av belastning	≤±0,02%/100Ω ^[3]	-10...10mV

(1)Gjelder ikke termoelementet.

(2) % er i forhold til det justerbare måleområdet (maks.verdi).

(3) Alle ala er relatert til den endelige verdien av målingen (FSD)

Temperaturskifte	RTD Td=±(15ppmkMaks.måleområde)±50ppmKForhåndsinnstilt måleområde)∆θTermisk motstand Pt100 Td=±(15ppmk(Endelig verdi av målingen 200) 50ppm/KForhåndsinnstilt måleområde)∆θ Termoelement(TC) Td=±(50 ppmKMaks.måleområde 50ppm/KForhåndsinnstilt måleområde)*∆θ ∆θ=Verdien av omgivelsestemperaturen avviker fra reterenstemperaturen
Langsiktig stabilitet	≤0,1 000/år[1] eller ≤0,05 %/år[1][2]

Installasjonstilstand

Installasjonsvinkel	Ingen begrensning
Installasjonsområde	Vanntett koblingsboks eller eksplosjonssikker koblingsboks

Søknadstilstand Miljøtilstand

Omgivelsestemperatur	-40...85 ℃ (-40...185°F). Gjelder for område med eksplosjonsprot
Lagringstemperatur	-0.. 100℃ (-40...-212°F)
Klimaklasse	i samsvar med EN G0654-1, ClaasC
Kondens	Tillatelse
ProtacLlon-klassen	IP 00/IP 66 Installasjon
Vibrasjonsbeskyttelse	I samsvar med IEC 60068-2-6
Elektromagnetisk kompatibilitet	Anti-EMI og anti-EMl utstrålt emisjon i samsvar med EN 61326-1 og NAMUR NE 21

Mekanisk struktur

Welghl	= 40 g
Materiale	Deksel: PC, plast eller polyester
Terminal	kabel maks, 1,75 mm2 (0,0027 tommer)

Skjerm og operativsystem Fjernbetjening

Konfigurasjonsverktøy	Spesielt konfigurasjonsverktøy
Konfigurasjonsprogramvare	PC-operativprogramvare (Reaowin 2o00 ]
interlace	PC-grensesnitt koblet med kabel TTL-l-RS 232 med plugg
Konfigurasjonsparameter	Sensortype, tilkoblingstype og ingeniørenhet (C/F måleområde, intern/ekstern kaldkrysskompensasjon, kabelmotstandskompensasjon i to-tråds systemmåling, feiltilstand, utgangssignalet ( 4...20/20...4 mA), digitalt filter (fukt), uttak, målepunktmerke (8 tegn) og analog utgang.
