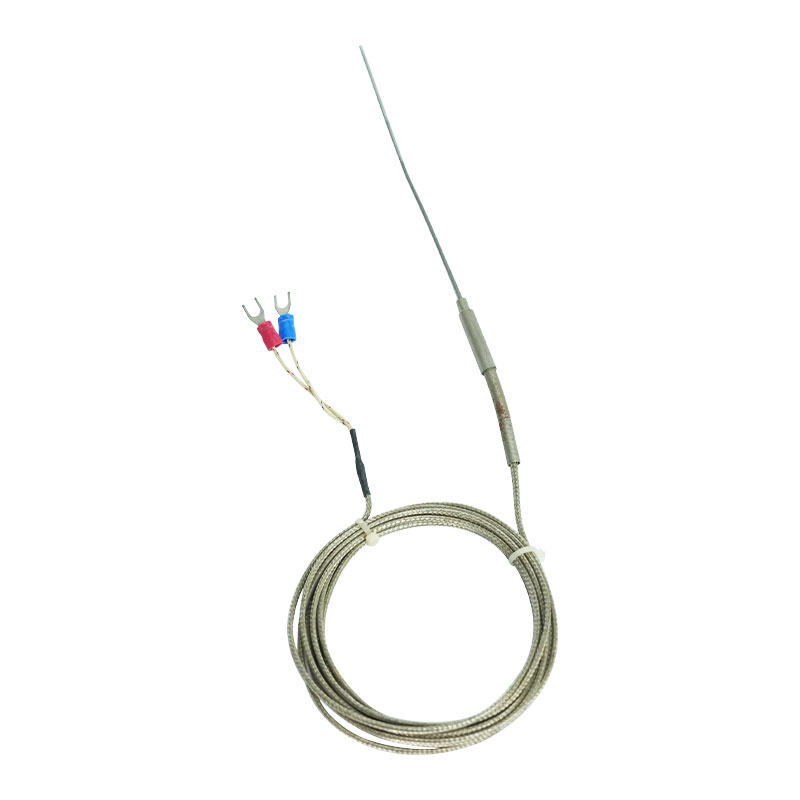

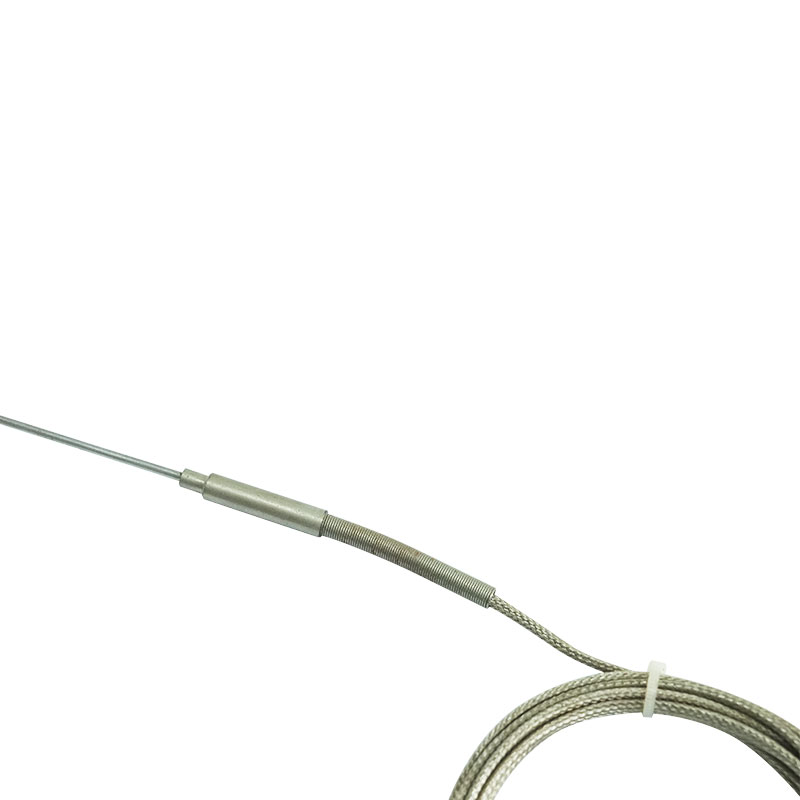

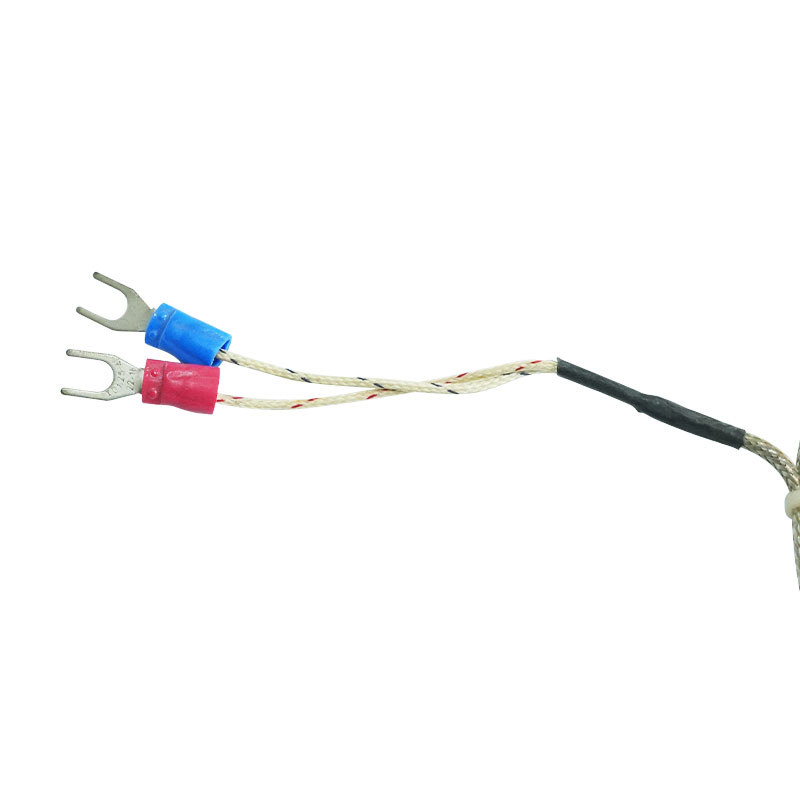

Mantelet termoelement
Mantelet termoelement
Mantelet termoelement

Mantelet termoelement

Mantelet termoelement har fordelene med slankhet, enkel bøyning, kort termisk responstid, antivibrasjon, temperaturmotstand, kompresjonsmotstand robusthet, etc. Det kan brukes ikke bare for direkte måling, men også for montering termoelement som indre kjerneelement for å erstatte konvensjonelle porselensperlestreng-type elementer. Spesielt er den egnet for installasjon for rørledninger med smale avstander, bøyde rørledninger og spesielle temperaturmålesteder hvor rask respons og mikrobevegelse er nødvendig. Inneholder: Ikke-fast enhetsbelagt termoelement Hylse bolt-type mantlet termoelement Beskyttet termoelement av flenstype
Be om tilbud
FORRIGE:WRNM-serien overflatetermoelementNESTE:Flerpunkts mantel termoelement
  • Parameter
  • Kontakt oss

  • Type, temperaturmåleområde og toleranse for mantel termoelement

    Kategori Kode Gradueringsmerke Utvendig diameter på røret (mm) Måleområde (℃) Maksimal påføringstemperatur (℃) ∆tToleranse
    1 2
    Nikal-krom--cupronickel WREK E ≥Φ3 -40-700 700 ±1,5 ℃ eller ±0,4 %t ±2,5 ℃ eller ±0,75 %t
    Nikkel-krom--nisiloy WRNK K -40-900 950
    Ferrum-cupronickel WRJK J -40-500 600
    Guprum-cupronickel WRCK T -40-350 400
    Rhodium Platina-Platina WRPK S Φ5-Φ8 0-1100 1300 ±1,5 ℃ i：2,5 %l

    Ikke-fast enhetsbelagt termoelement

    Type koblingsboks Modellll
    Enkel type WR□K-101
    WR□K 2 -101
    Vanntett type WR□K-131
    WR□K 2 -131
    Hurtigkoblingstype WR□K-151
    WR□K 2 -151
    Aviation socket type WR□K-161
    WR□K 2 -161
    Håndtakstype WR□K-187
    WR□K 2 -187
    Type forlengelsesledning WR□K-191
    WR□K 2 -191

    Merk:(1)WRNK-101 kan brukes til å erstatte den indre kjernen til monteringstermoelementet. (2) Forlengelsesledningstype er vanligvis festet med 500 mm blytråd, hvis det er nødvendig å legge til, vennligst angi lengden. (3) Måleterminalen leveres med isolasjonstype. hvis den må kobles til skallet, endre modellmantissen "1" til "2", og "7" til "8". for eksempel endres 131 til 132; 187 endres til 188. (4) Se side 26-28, tabell, 6 og fig. 35 for graderingsmerket og måleområdet. Responstid, diameter og tilgjengelig lengde på det mantelde termoelementet.

    Mantelet termoelement av hylsebolttype

    Type koblingsboks Modellll
    Vanntett type WR□K-231
    WR□K 2 -231
    WR□K-331
    WR□K 2 -331
    Hurtigkoblingstype WR□K-251
    WR□K 2 -251
    WR□K-351
    WR□K 2 -351
    Aviation socket type WR□K-261
    WR□K 2 -261
    WR□K-361
    WR□K 2 -361
    Type forlengelsesledning WR□K-291
    WR□K 2 -291
    WR□K-391
    WR□K 2 -391
    Type forlengelsesledning(stainless steel flexible tube) WR□K-291G
    WR□K 2 -291G
    WR□K-391G
    WR□K 2 -391G

    Merk:(1) 500 mm ledning er vanligvis festet til forlengelsesledningstypen, hvis det er nødvendig å legge til, vennligst oppgi lengden.

    (2)Måleterminalen leveres med isolasjonstype. passform må kobles til skallet; endre modellmantissen "1" til "2", for eksempel endres 231 til 232; 291 endres til 292.

    (3) Diameteren til det omsluttede termoelementet er ikke mindre enn 5. Den generelle forsyningen for skruebolter til hylsebolter er M16×1,5 og ≤Φ4 er M12×1,5.

    (4) Det nominelle trykket til den faste ferrulfangen er 2,5 MPa. Den bevegelige hylseflensens nominelle trykk er normalt trykk.

    (5) Se side 26 - 28, tabell, 6 og Fig. 35 for graderingsmerket og måleområdet. responstid, diameter og tilgjengelig lengde på det mantelde termoelementet

    Mantelet termoelement av hylseflenstype

    Type koblingsboks Modellll
    Vanntett type WR□K-431
    WR□K2-431
    WR□K-531
    WR□K 2 -531
    Hurtigkoblingstype WR□K-451
    WR□K 2 -451
    WR□K-551
    WR□K 2 -551
    Aviation socket type WR□K-461
    WR□K 2 -461
    WR□K-561
    WR□K 2 -561
    Type forlengelsesledning WR□K-491
    WR□K 2 -491
    WR□K-591
    WR□K 2 -591
    Type forlengelsesledning(stainless steel flexible tube) WR□K-4911G
    WR□K 2 -4911G
    WR□K-5911G
    WR□K 2 -5911G

    Merk: (1)500 mm ledning er vanligvis festet til forlengelsesledning type "S", hvis det er nødvendig å legge til, vennligst angi lengden separat.

    (2) Måleterminalen leveres med isolasjonstype. Hvis den må kobles til shell, endres modellen mantissa"1" til "2", for eksempel.431 endres til 432.

    (3) Diameteren til det mantelde termoelementet er ikke mindre enn Φ5. Den generelle forsyningen for hylseflens er Φ60 og ≤ 04 er Φ50.

    (4) Den faste hylseflensens nominelle trykk er 2,5 MPa. Den bevegelige hylsens nominelle trykk er normalt trykk.

    (5) Se sidene 26 - 28, tabell 6 og Fig. 35 for graderingsmerket, måleområdet. Responstid, diameter og tilgjengelig lengde på det mantelde termoelementet.
